Кулачковые муфты относятся к числу самых распространённых соединительных элементов в машиностроении. Они предназначены для передачи крутящего момента от одного вала к другому и применяются там, где требуется надёжность, простота конструкции и возможность быстрой установки.

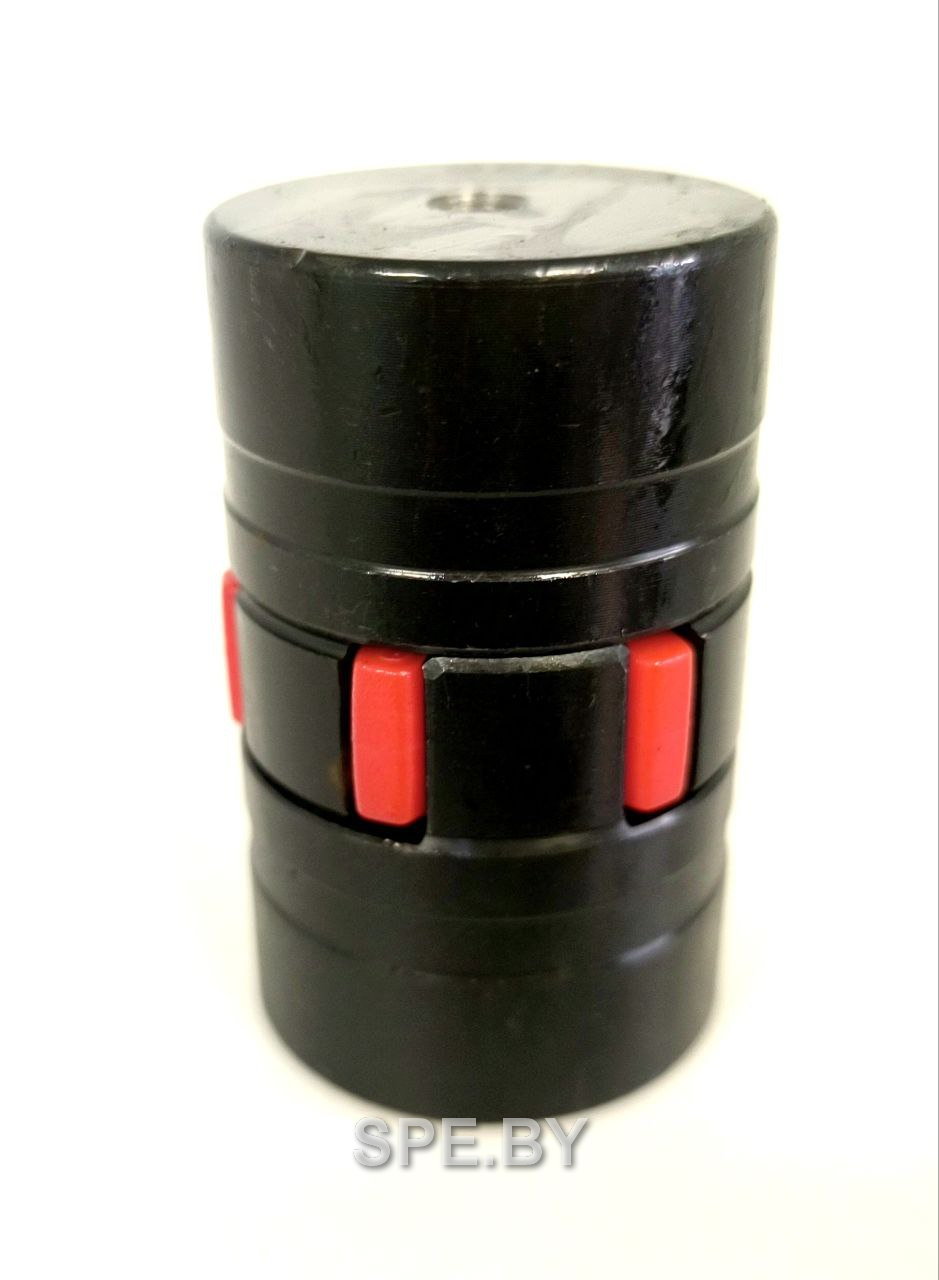

Устройство кулачковой муфты
Классическая кулачковая муфта состоит из двух основных частей:
-
полумуфты (устанавливаются на валы и имеют выступы – кулачки);
-
эластичный элемент (вставка, вкладыш или звёздочка), выполняющий роль демпфера и компенсатора.
При соединении полумуфт кулачки входят в зацепление с эластичной вставкой, которая поглощает вибрации, снижает ударные нагрузки и обеспечивает более плавную передачу момента.
Особенности конструкции
-
простота и компактность;
-
наличие сменного демпфирующего элемента;
-
возможность работы при небольших несоосностях валов;
-
широкий диапазон передаваемых моментов (от нескольких Н·м до сотен тысяч Н·м).
Разновидности кулачковых муфт
-
Жёсткие кулачковые муфты – обеспечивают жёсткое соединение без демпфирующих элементов. Применяются там, где требуется высокая точность передачи момента.
-
Эластичные кулачковые муфты – оснащены резиновыми, полиуретановыми или пластмассовыми вставками, которые гасят удары и компенсируют небольшие перекосы.
-
Муфты со съёмными вставками – позволяют быстро заменить изношенный элемент без разборки механизма.
-
Высокоточные кулачковые муфты – применяются в приводах станков с ЧПУ и другом оборудовании, где важна минимальная люфтовая погрешность.
Применение кулачковых муфт
Кулачковые муфты нашли широкое применение в самых разных отраслях:
-
Промышленность:
-
приводы станков и металлообрабатывающего оборудования;
-
насосные установки и компрессоры;
-
конвейеры и транспортные системы;
-
приводы вентиляторов и смесителей.
-
-
Строительное оборудование:
-
бетономешалки и виброплиты;
-
подъёмные и транспортные механизмы;
-
дробильные и измельчительные машины.
-
-
Энергетика и сельское хозяйство:
-
генераторные установки;
-
приводы зерноочистительных машин;
-
системы с постоянными и переменными нагрузками.
-
Преимущества и ограничения
Преимущества:
-
компактность и простота конструкции;
-
способность компенсировать небольшие осевые, радиальные и угловые смещения;
-
снижение вибраций и ударных нагрузок;
-
лёгкость монтажа и обслуживания;
-
высокая надёжность и долговечность.
Ограничения:
-
ограниченная компенсация несоосности валов (для больших перекосов требуется другая муфта);
-
износ эластичных вставок при работе в тяжёлых условиях;
-
необходимость периодической замены демпфирующих элементов.
Кулачковые муфты — это надёжный и универсальный тип соединений, который используется практически во всех отраслях машиностроения и строительства. Благодаря простоте устройства, демпфирующим свойствам и широкому диапазону типоразмеров они остаются востребованными для оборудования от лёгких станков до тяжёлых промышленных установок.
